Фрактальний аналіз шорсткості дна
Як ехолот визначає тип ґрунту та чому це критично важливо для успішної риболовлі
1. Вступ: навіщо знати тип дна
Більшість рибалок використовують ехолот лише для визначення глибини та пошуку риби. Але справжній потенціал сучасного ехолота розкривається, коли ви починаєте розуміти структуру дна.
Знання типу ґрунту дає вам критичну інформацію:
- Де шукати рибу: різні види віддають перевагу різним типам дна
- Яку оснастку використовувати: для мулу, піску та каміння потрібні різні монтажі
- Де закидати корм: на твердому дні корм залишається доступним довше
- Де уникати зачепів: рослинність та коряги видно на ехограмі
2. Фізика відбиття сигналу від різних типів дна
Коли ультразвуковий імпульс від датчика ехолота досягає дна, відбувається декілька процесів одночасно:
- Відбиття: частина енергії відбивається назад до датчика
- Поглинання: частина енергії поглинається матеріалом дна
- Розсіювання: частина енергії розсіюється в різних напрямках
- Проникнення: частина енергії проникає вглиб ґрунту
Ключовий принцип: Співвідношення між цими процесами залежить від щільності, структури та шорсткості донної поверхні. Саме це співвідношення дозволяє визначити тип ґрунту.
| Тип дна | Відбиття | Поглинання | Характер сигналу |
|---|---|---|---|
| Тверда скеля | Дуже високе | Мінімальне | Різкий, сильний відгук |
| Каміння, гравій | Високе | Низьке | Сильний, з розсіюванням |
| Щільний пісок | Середнє | Середнє | Помірний, чіткий |
| М'яка глина | Низьке-середнє | Високе | Слабший, розмитий |
| Мул, намул | Низьке | Дуже високе | Слабкий, «розпливчастий» |

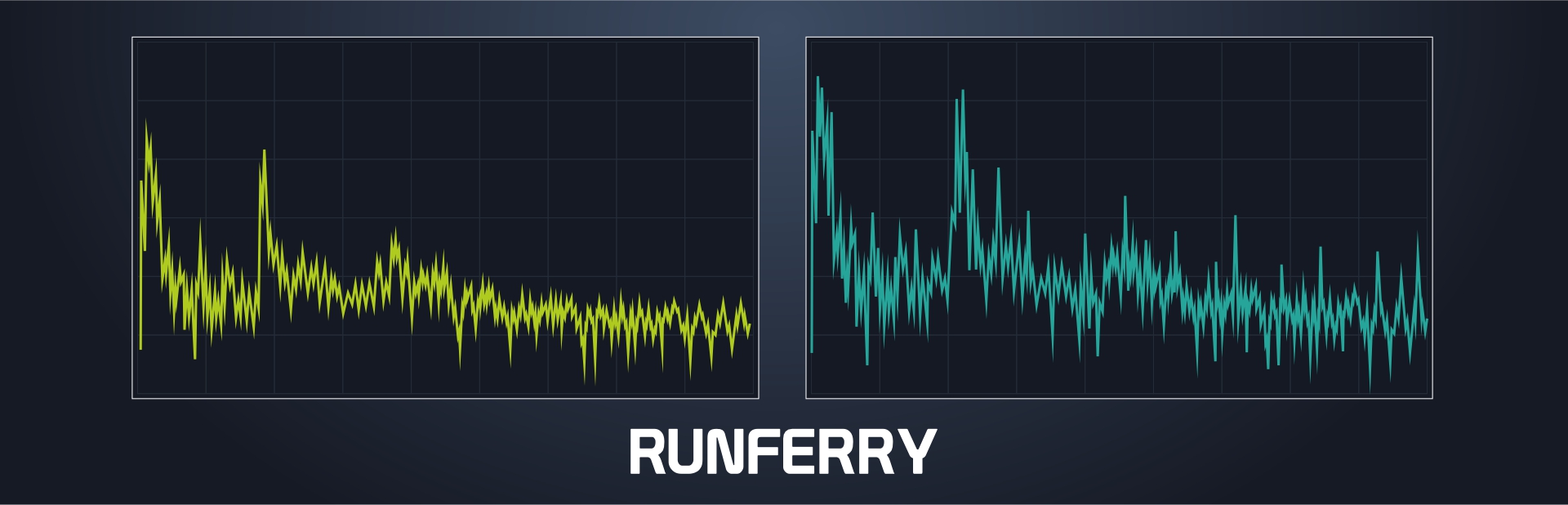

3. Що таке фрактальний аналіз
Фрактальний аналіз — це математичний метод, який дозволяє описати «складність» або «шорсткість» сигналу.
На практиці це означає: чим вища фрактальна розмірність відбитого сигналу, тим твердіше та нерівніше дно.
4. Як працює алгоритм в Echo 200S
Етап 1: Виділення донного сигналу
Алгоритм спочатку визначає положення дна на ехограмі, виділяючи характерний «пік» відбиття.
Етап 2: Аналіз форми сигналу
Форма донного сигналу аналізується на предмет «шорсткості». Вимірюються перепади амплітуди, частота коливань.
Етап 3: Розрахунок фрактальної розмірності
Низькі значення (близько 1.0-1.3) вказують на м'яке дно, високі (1.5-1.9) — на тверде.
Етап 4: Класифікація та візуалізація
Результат класифікується в одну з категорій та відображається кольором на ехограмі.
5. Типи дна та їх характеристики
Мул, намул
М'який органічний шар. На ехограмі: слабкий, розмитий сигнал з низькою амплітудою.
Риба: Карась, лин, деякі коропові в період нересту
Пісок
Щільний пісок дає чітке відбиття з помірною шорсткістю.
Риба: Судак, окунь, плотва, підлящик
Каміння, гравій, черепашник
Тверде дно з вираженою текстурою дає найсильніше та найбільш «шорстке» відбиття.
Риба: Судак, сом, голавль, жерех
Водна рослинність
Рослинність створює характерний «розмитий» сигнал, який починається вище рівня дна.
Риба: Щука (в засідці), короп (годування), лин, карась
Перехідні зони — золоті місця для риболовлі
Найперспективніші точки для ловлі — це межі між різними типами дна. Тут концентрується кормова база.
- Мул → Пісок
- Пісок → Каміння
- Рослинність → Чисте дно
- М'яке дно → Тверда брівка
- Короп: шукає корм на межі мулу та твердого дна
- Лящ: тримається на переході піску в глину
- Судак: полює на кордоні каміння та піску
- Щука: влаштовує засідки на межі рослинності
7. Зв'язок типу дна та видів риби
| Вид риби | Кращий тип дна | Уникає |
|---|---|---|
| Короп | Мул + пісок, м'яка глина | Тверде каміння |
| Лящ | Глина, піщано-глинисте | Густий мул, каміння |
| Судак | Каміння, гравій, черепашник | М'який мул |
| Щука | Межа рослинності | Відкриті простори |
| Карась | Мул, водорості | Сильна течія, каміння |
| Окунь | Пісок, гравій | Густий мул |
8. Практичне застосування
Пошук точки для коропової риболовлі
- Увімкніть Echo 200S та почніть сканування від берега до глибини
- Спостерігайте за зміною кольору індикації дна
- Знайдіть перехід від зеленого (мул) до жовтого (пісок/глина)
- Позначте цю точку в застосунку
- Перевірте глибину — оптимально 2-5 метрів для літньої ловлі
Вибір оснастки під тип дна
- М'яке мулисте дно: легкий монтаж, pop-up, щоб насадка не втонула в мулі
- Пісок, глина: класичний волосяний монтаж, насадка на дні
- Тверде дно: будь-який монтаж працює
- Рослинність: обов'язково pop-up або wafter
Головне правило: Фрактальний аналіз — це інструмент, який допомагає приймати рішення, але не замінює досвід рибалки.
