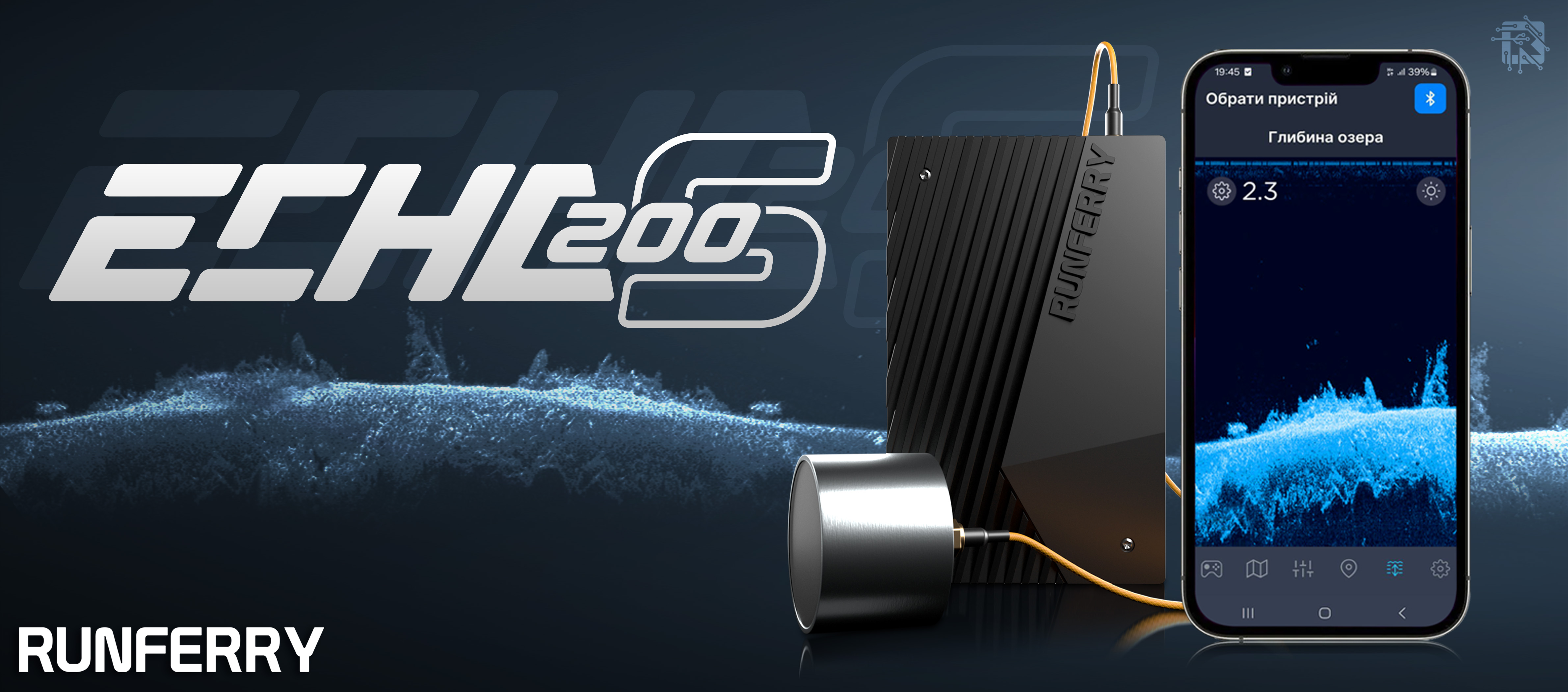

Echo 200S
Бездротовий ехолот для риболовлі
Компактний ехолот із середньочастотним датчиком 200 кГц — оптимальний баланс між глибиною сканування та чіткістю зображення. Бездротове підключення до смартфона, автономна робота до 3 діб та дальність зв'язку 300 метрів.
Можливості Echo 200S
Професійні технології в компактному форматі для точного сканування дна та пошуку риби
Середньочастотний датчик 200 кГц
Оптимальний баланс між глибиною проникнення сигналу та чіткістю відображення об'єктів у воді. Ефективне сканування на глибинах до 50 метрів.
Детальніше ↓Апаратні та програмні фільтри
Багаторівнева система фільтрації прибирає шуми та перешкоди. Чиста картинка без артефактів навіть у складних умовах.
Детальніше ↓Висока роздільна здатність
400 точок на кожен семпл із 256 рівнями інтенсивності. Деталізована картинка з чітким розділенням об'єктів.
Детальніше ↓Батиметрична карта глибин
Створюйте власні карти глибин водойми в реальному часі. Зберігайте точки та діліться картами з друзями.
Детальніше ↓Гнучкі інструменти ехограми
Zoom-режим для детального сканування обраного діапазону глибин. Налаштування чутливості та візуалізації під ваші потреби.
Детальніше ↓Фрактальний аналіз дна
Унікальна технологія визначення типу ґрунту за шорсткістю відбитого сигналу. Знаходьте перспективні місця для ловлі швидше.
Детальніше ↓Виявлення термоклину
Висока чутливість датчика дозволяє бачити термоклин на ехограмі. Розуміння температурних шарів — ключ до успішної ловлі коропа.
Детальніше ↓Детальний опис технологій
Розкриваємо кожну можливість Echo 200S — від принципу роботи до практичного застосування
Середньочастотний датчик 200 кГц
Частота 200 кГц — це золота середина для бездротових ехолотів. На відміну від низькочастотних датчиків (50-80 кГц), вона забезпечує високу деталізацію, а порівняно з високочастотними (400+ кГц) — кращу глибину проникнення.
Вузький промінь 14,5° забезпечує точне визначення глибини без спотворень на схилах. На глибині 10 метрів діаметр сканованої зони становить приблизно 2,5 метра — достатньо для детального сканування, але без захоплення зайвої інформації.
- Баланс глибини проникнення та чіткості зображення
- Ефективна робота в прісній та солоній воді
- Чітке відображення риби як окремих об'єктів
- Точне сканування брівок, ям та перепадів глибин
Чому саме 200 кГц? Вища частота означає коротшу довжину хвилі, що дозволяє «бачити» дрібніші деталі. Але занадто висока частота швидко затухає у воді. 200 кГц — оптимальний компроміс для глибин до 50 метрів.

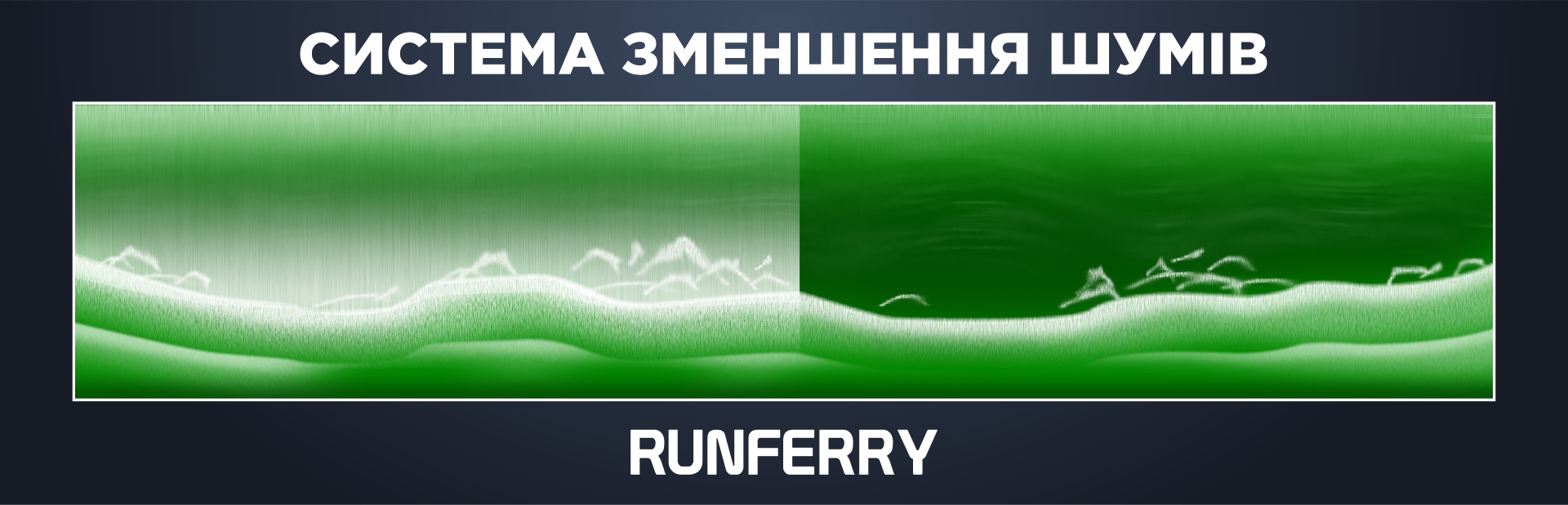

Апаратні та програмні фільтри
Сигнал від сонара містить не лише корисну інформацію, а й шуми: перешкоди від водоростей, термоклину, бульбашок повітря. Echo 200S використовує багаторівневу систему фільтрації.
Апаратні фільтри працюють безпосередньо в електроніці ехолота: смуговий фільтр пропускає лише сигнали на робочій частоті 200 кГц, AGC автоматично регулює підсилення, узгоджений фільтр максимізує співвідношення сигнал/шум.
Програмні фільтри обробляють оцифрований сигнал: фільтр Калмана згладжує випадкові викиди, медіанний фільтр прибирає імпульсні перешкоди, TVG компенсує затухання сигналу з глибиною.
- Автоматичне придушення шумів у реальному часі
- Адаптивна фільтрація залежно від умов
- Чиста картинка без «снігу» та хибних сигналів
- Стабільне відображення дна без стрибків

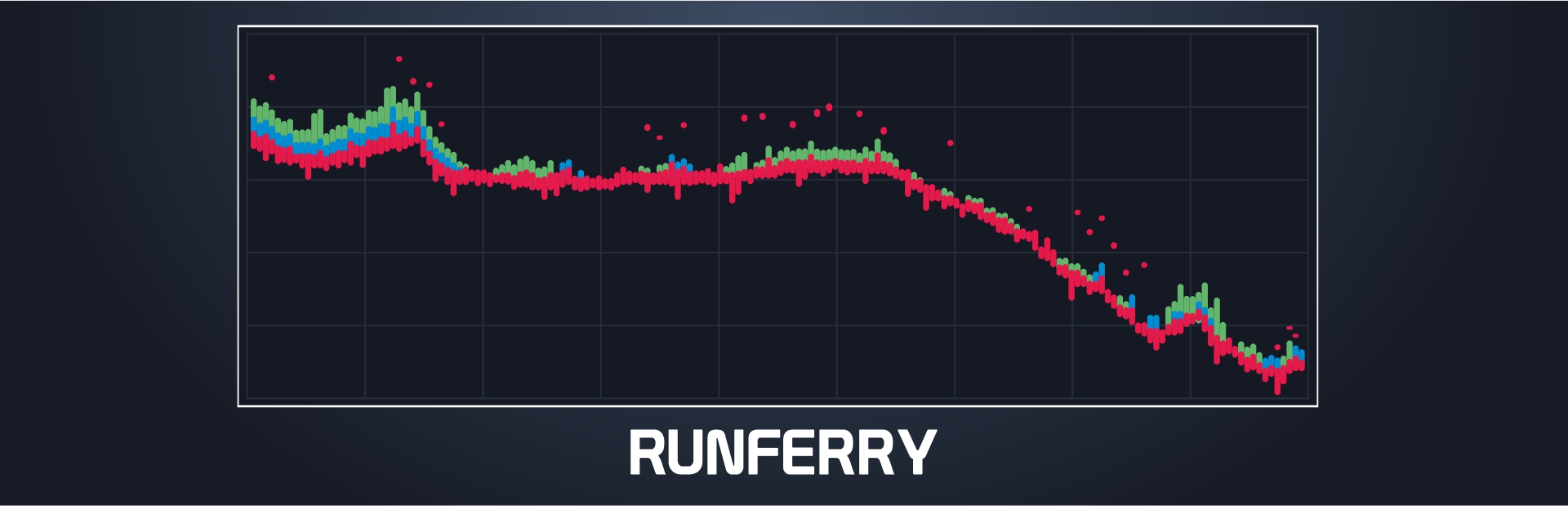

Висока роздільна здатність
Кожен семпл, що передається на смартфон, містить 400 точок із 256 рівнями інтенсивності (8 біт). Це забезпечує детальну картинку, на якій видно окремі об'єкти та структури дна.
При максимальній глибині 50 метрів роздільна здатність становить 12,5 см на точку — достатньо, щоб побачити окрему рибу середнього розміру. На менших глибинах деталізація ще вища.
Швидкість передачі 10 семплів на секунду забезпечує плавне оновлення картинки без затримок. При швидкості руху 1 м/с кожен семпл показує ділянку дна шириною близько 10 см.
- Чітке розділення окремих рибок
- Деталізоване відображення структур дна
- Плавне оновлення ехограми без «смикань»
- Візуалізація дрібних об'єктів: корчів, каміння, рослинності

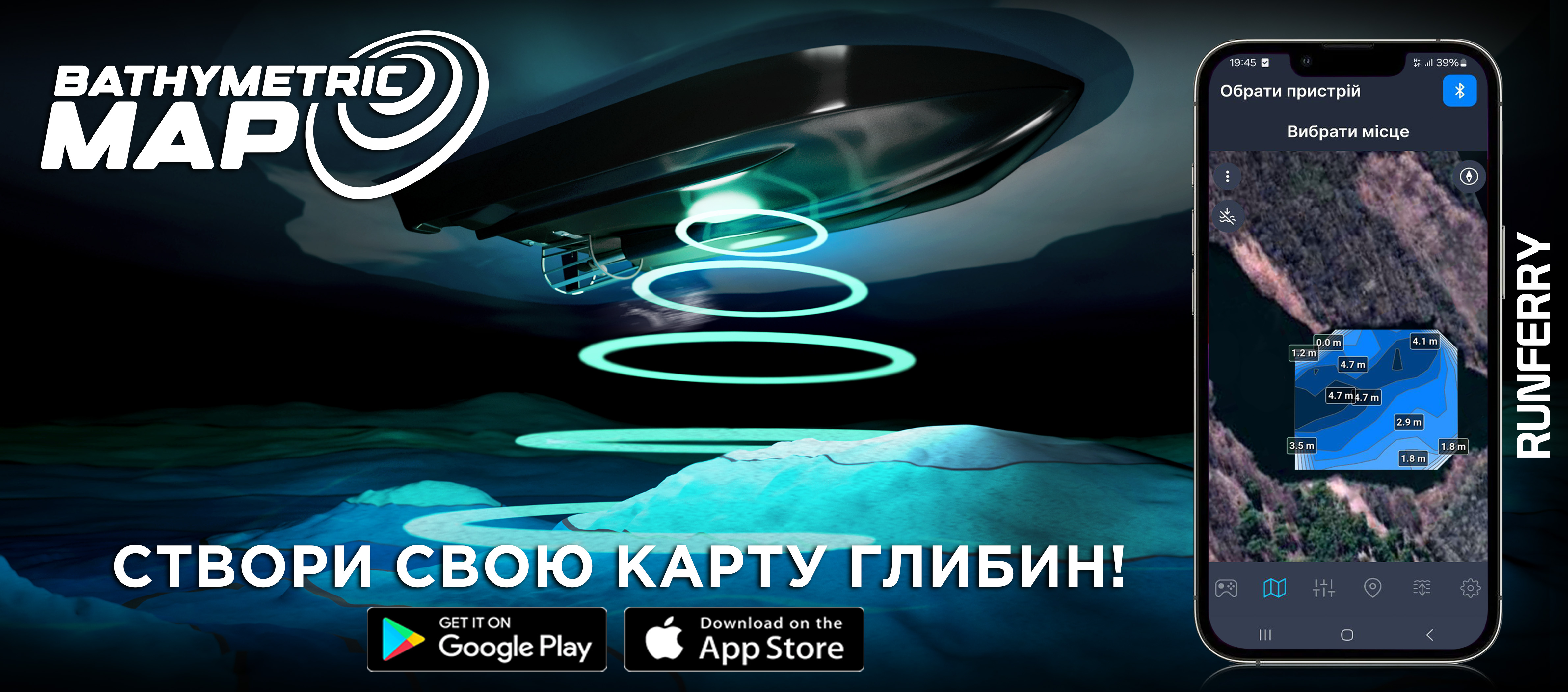

Батиметрична карта глибин
Створюйте власну карту глибин водойми прямо під час риболовлі. Застосунок RUNFERRY записує GPS-координати та відповідні значення глибини, будуючи детальну батиметричну карту.
Рухаючись по водоймі, ехолот автоматично збирає дані про рельєф дна. Чим більше проходів — тим детальніша карта. Збережені карти можна переглядати офлайн та використовувати для планування наступних виїздів.
- Автоматичне збереження глибин із GPS-координатами
- Кольорова візуалізація рельєфу дна
- Позначки перспективних точок
- Експорт та обмін картами з друзями
- Офлайн-доступ до збережених карт
Практична порада: Зробіть декілька проходів у різних напрямках — це допоможе виявити брівки та ями, які не видно при русі вздовж берега.
Гнучкі інструменти роботи з ехограмою
Налаштуйте відображення ехограми під свої потреби. Zoom-режим, регулювання чутливості, різні палітри кольорів — усе для максимально комфортної роботи.
Режим збільшення (Zoom)
Скануйте весь діапазон глибин або оберіть конкретну ділянку. Наприклад, на водоймі глибиною 30 м можна сфокусуватися на діапазоні 20-25 м — і отримати в 6 разів більше деталей саме цієї зони.

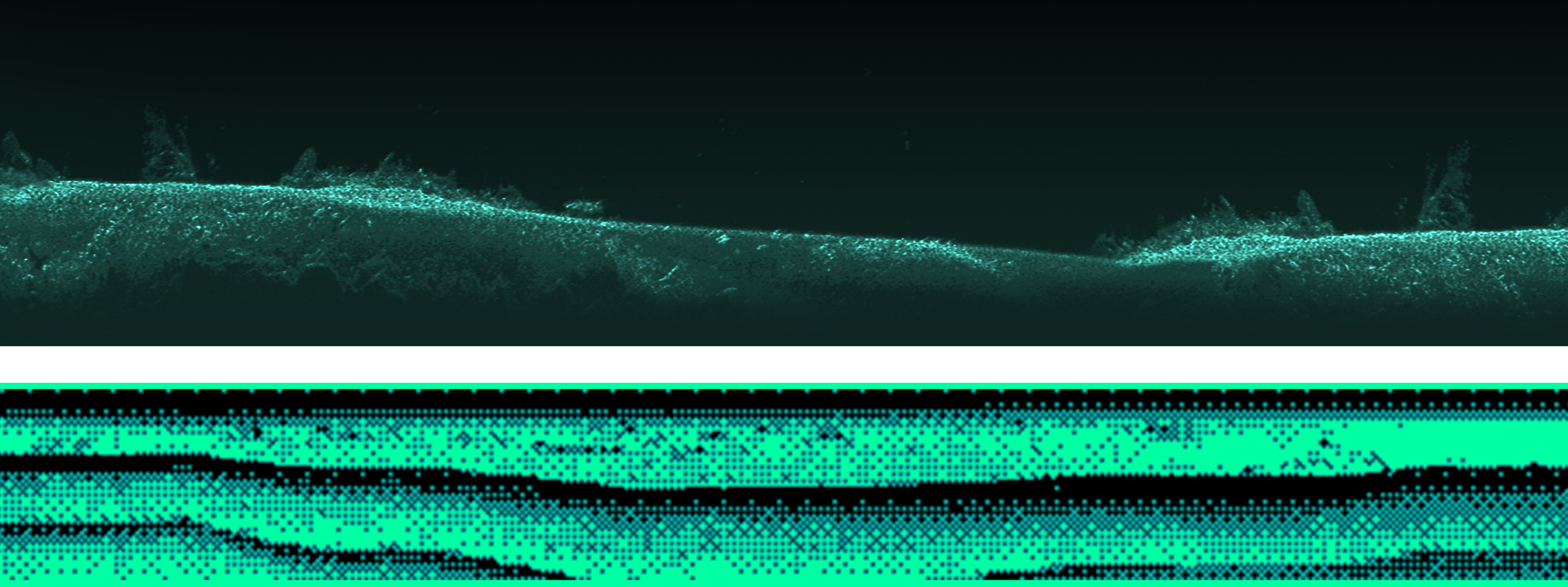

Режими візуалізації
Два режими відображення: реалістичний із текстурами для загального огляду та схематичний для швидкого аналізу структури дна.
- Zoom будь-якого діапазону глибин
- Регулювання чутливості датчика
- Вибір кольорової палітри
- Перемикання режимів одним дотиком
- Пауза та прокрутка історії ехограми

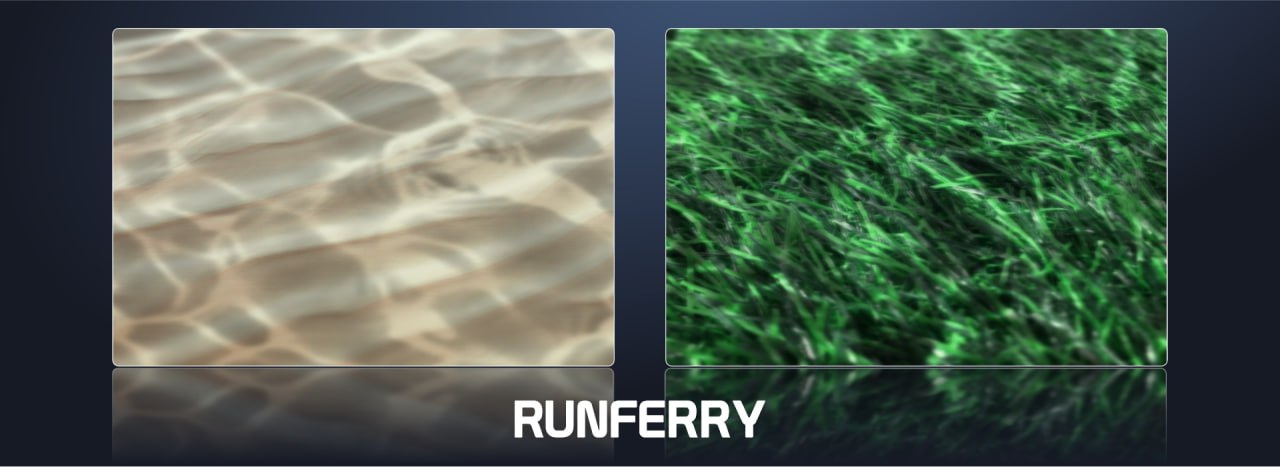

Фрактальний аналіз дна
Унікальна технологія визначення типу ґрунту за характером відбитого сигналу. М'яке дно поглинає частину енергії, тверде — відбиває майже повністю. Алгоритм аналізує «шорсткість» сигналу і візуалізує результат.
Знання структури дна — ключ до успішної риболовлі. Різні види риби віддають перевагу різним типам ґрунту: короп любить мулисте дно, судак — тверде кам'янисте, щука тримається біля меж рослинності.
- Автоматичне визначення типу дна: мул, пісок, каміння, рослинність
- Кольорова індикація щільності ґрунту
- Виявлення перехідних зон — найкращих місць для риби
- Візуалізація підводної рослинності
Перехідні зони між м'яким і твердим дном — це «рибні стежки». Тут концентрується кормова база, і саме такі місця найчастіше обирає риба.

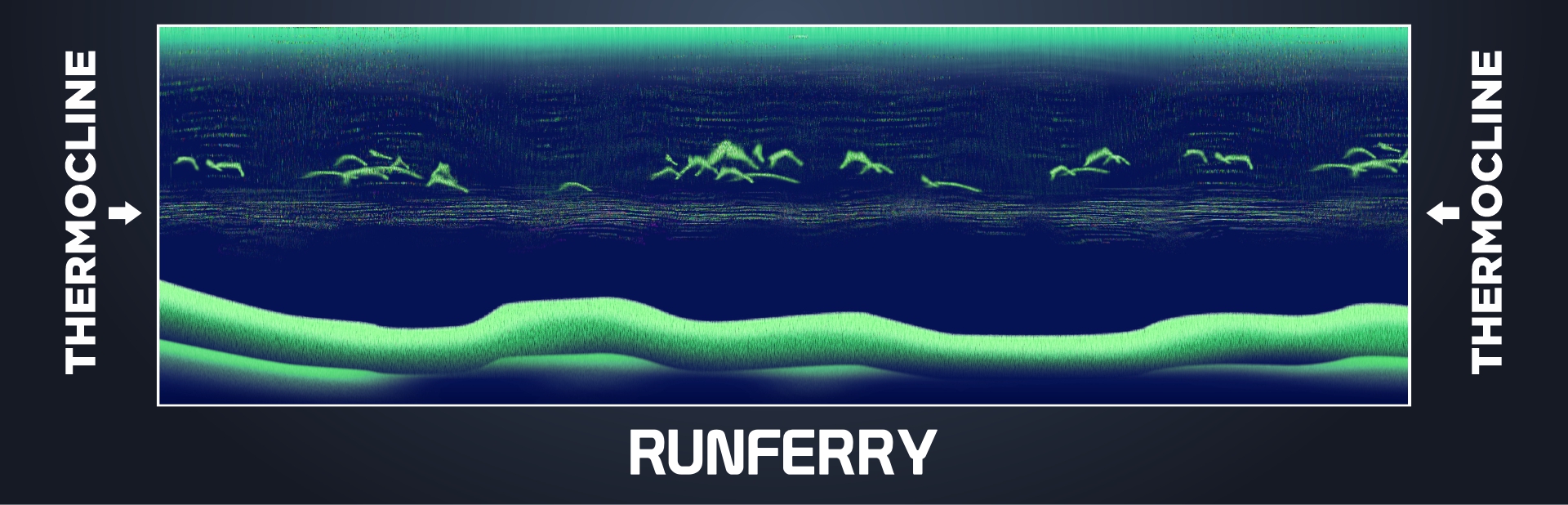

Виявлення термоклину
Висока чутливість датчика Echo 200S дозволяє бачити термоклин на ехограмі — межу між шарами води з різною температурою. Це суттєво спрощує розуміння умов ловлі та вибір правильної глибини для оснастки.
Термоклин — це шар води, де відбувається різка зміна температури на невеликій глибині. Найчастіше формується влітку в стоячих водоймах за відсутності вітру. Для коропа термоклин — не зона годування, а межа між різними умовами середовища.
- Чітка візуалізація температурних шарів на ехограмі
- Розуміння, де тримається риба відносно термоклину
- Правильний вибір глибини для оснастки
- Адаптація тактики під сезон та погодні умови
Ключове правило: Короп майже ніколи не тримається безпосередньо в термокліні. Ефективна ловля відбувається вище або нижче термоклину, але практично ніколи всередині нього.
Технічні характеристики
Хочете дізнатися більше?
Детальні технічні статті для тих, хто хоче розібратися глибше
RN200 S Характеристики
| Общие | |
|---|---|
| Версія ехолоту | S |
Схема підключення Echo RN200Plus
Покрокова інструкція з підключення ехолота RUNFERRY Echo RN200Plus до плати автопілота

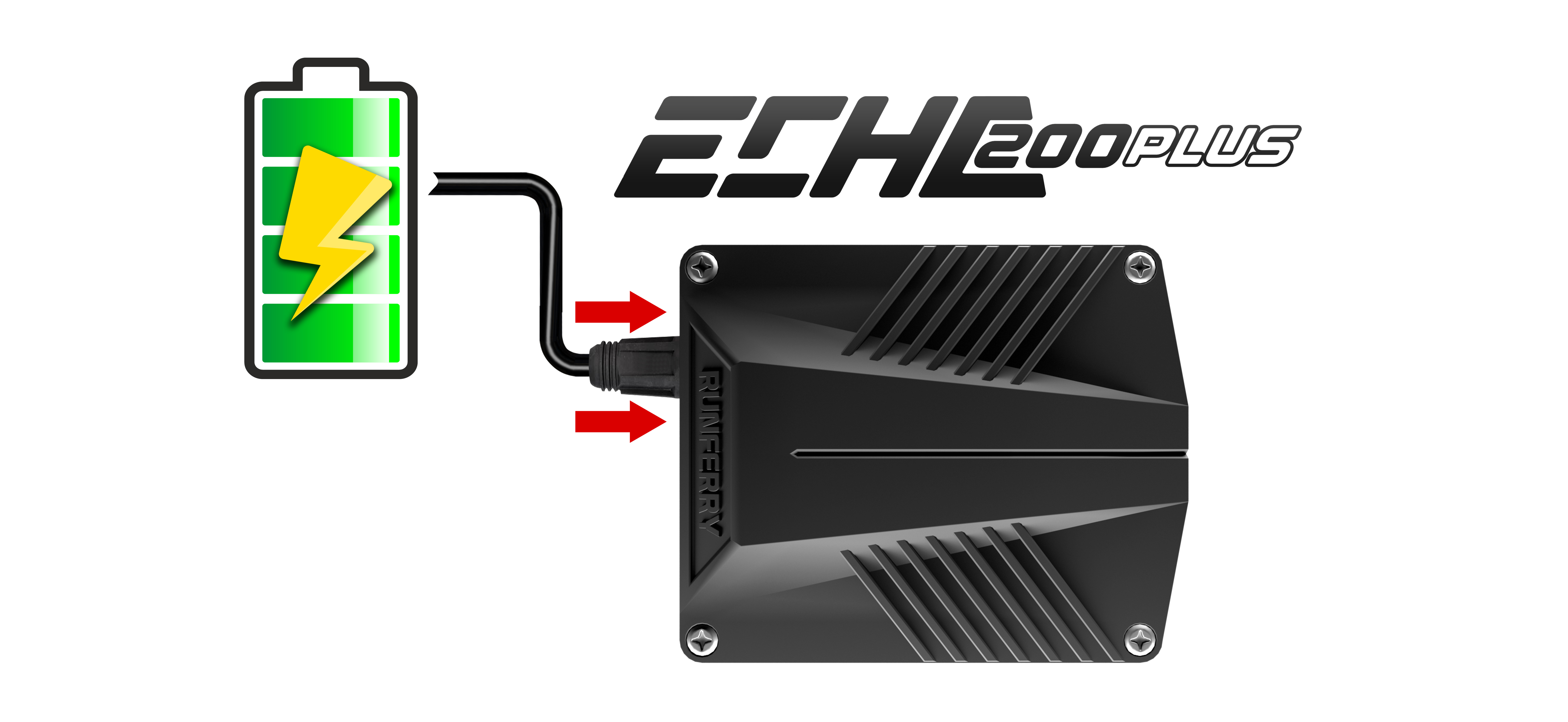

1. Підключення живлення
Підключіть живлення до блоку Echo RN200Plus, використовуючи стандартний DC конектор. Робочий діапазон напруги — від 12 до 25 вольт.
! Напруга живлення повинна бути в діапазоні від 12 до 25 В. Використання напруги поза цим діапазоном може пошкодити пристрій.

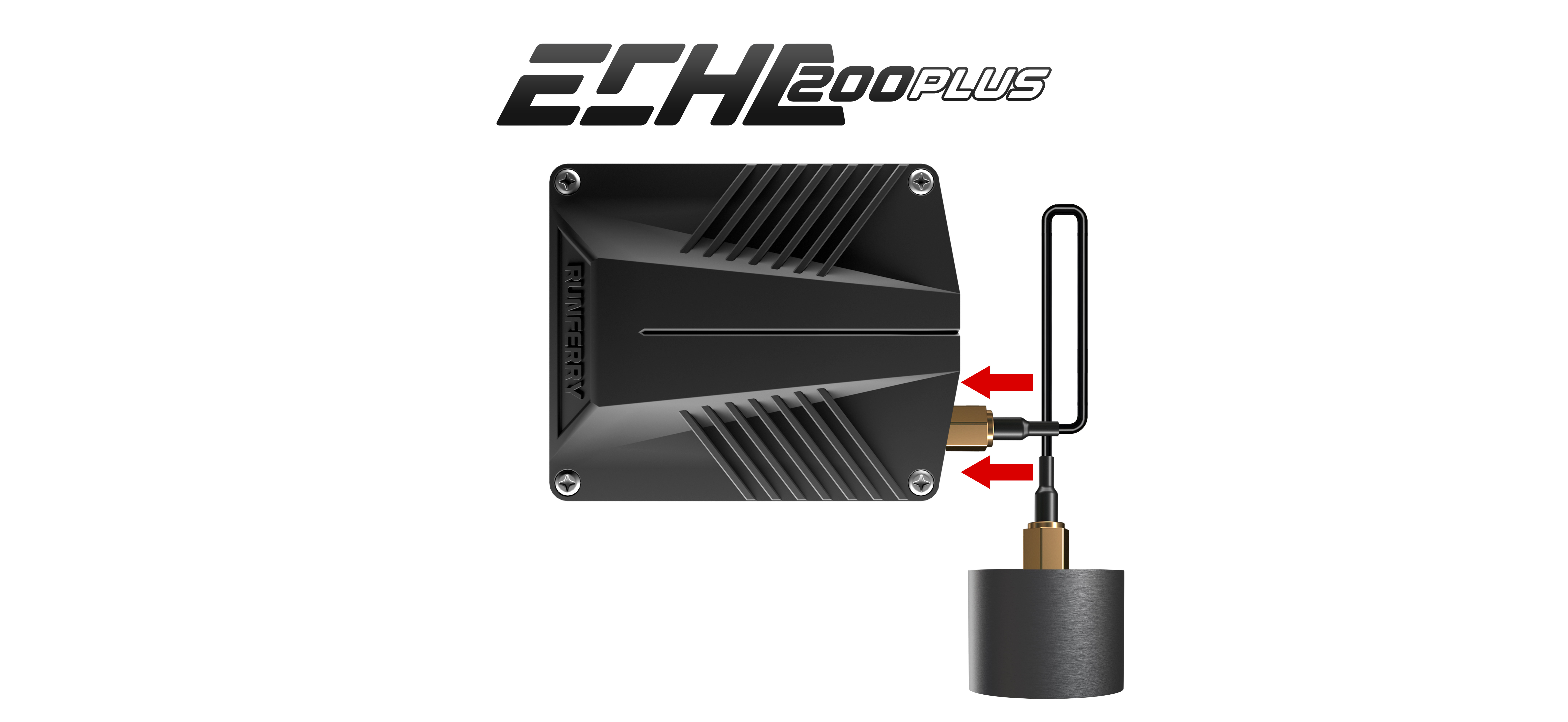

2. Встановлення та підключення датчика ехолота
Встановіть датчик ехолота в корпус та підключіть його до блоку Echo RN200Plus. Якщо матеріал корпусу не містить повітряних бульбашок, датчик можна вклеїти зсередини без свердління отвору. Якщо матеріал пористий, необхідно зробити отвір діаметром 35 мм та встановити в нього датчик.
! Для корпусів зі склопластику та цільного пластику — вклеюйте датчик зсередини. Для пористих матеріалів (пінопласт, дерево) — зробіть отвір 35 мм.

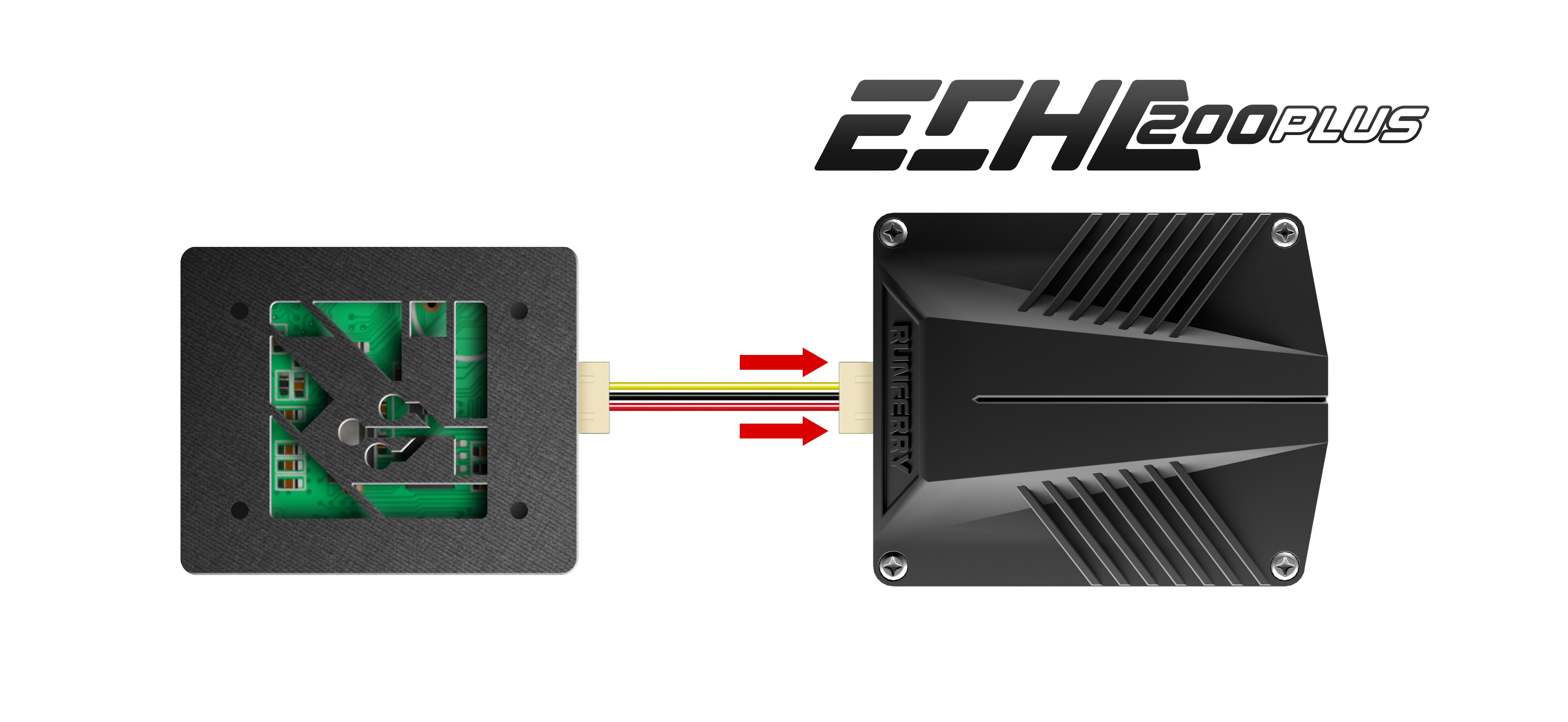

3. Підключення радіомодуля до блоку ехолота
Підключіть радіомодуль до блоку ехолота Echo RN200Plus, використовуючи провід, що входить у комплект.

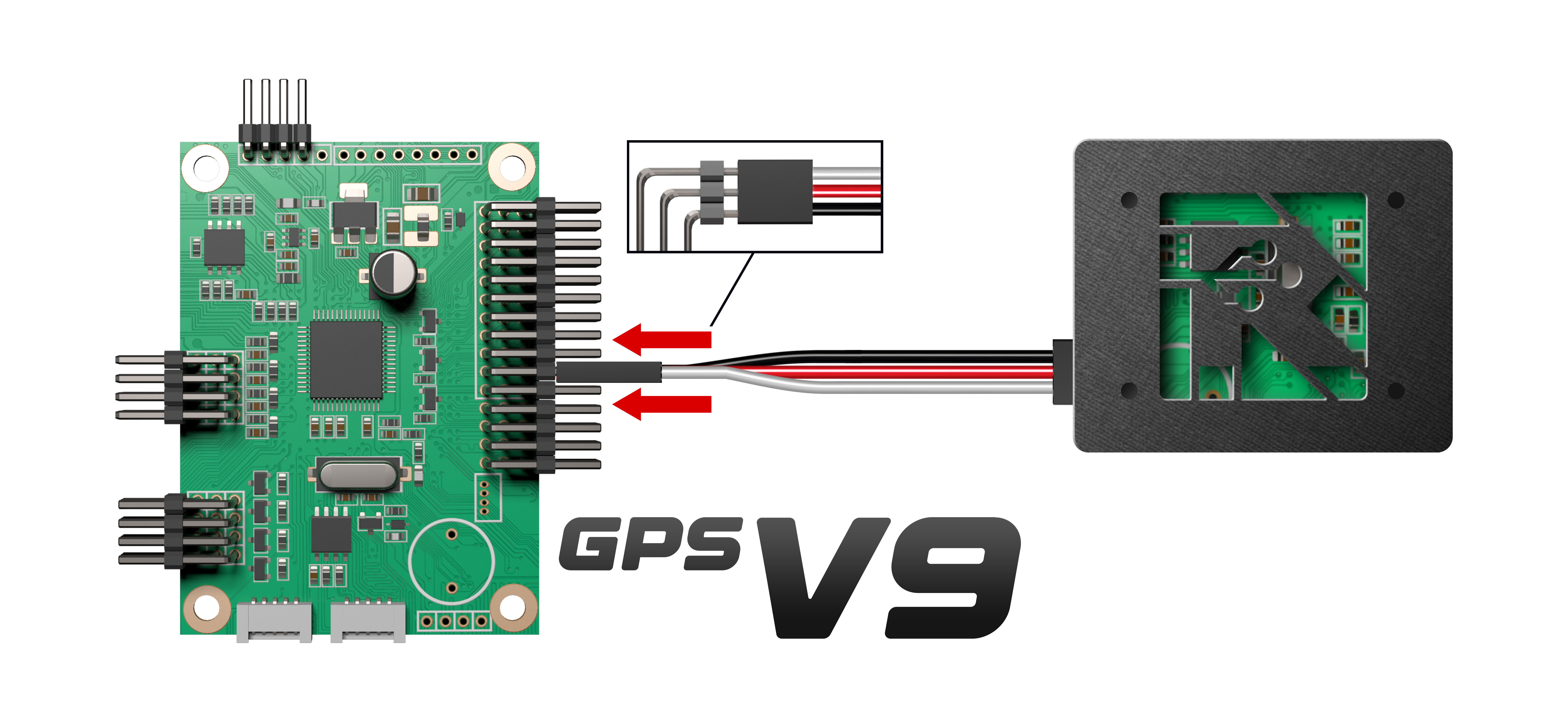

4. Підключення радіомодуля до плати автопілота
Підключіть радіомодуль до плати автопілота. На всіх сумісних платах автопілота це буде 10-й вихід.
! Радіомодуль завжди підключається до 10-го виходу плати автопілота, незалежно від версії плати.
